Les modèles de Raspberry PI

Le Raspberry PI est un ordinateur mono-carte simple et, normalement, on marché. Le format standard est celui d'une carte de crédit mais il peut y avoir des versions plus petites.

Une pile de Raspberry PI? Non un rack de mon datacenter!

On voit ci contre la version classique "B" du modèle 3. C'est à mon avis le plus intéressant. La version 4 existe et est beaucoup plus puissante et possède deux sorties HDMI. C'est clairement une meilleure machine mais les connecteurs ont changés. Il faut une alim plus puissante en USB type C et des câbles "micro HDMI" plus difficiles à trouver et fragiles.

La carte (le PCBa)

Un raspberry PI est vendu sous la forme d'une carte au format carte de crédit. Il y a tout dessus.

Il y a de multiples versions depuis la première mouture (on l'appelle maintenant le Raspberry PI 1 mais à l'époque c'était le Raspberry PI tout court) jusqu'au PI5 actuel.

Une page récapitule le pinout des cartes en fonction de leur version.

Déterminer le modèle

Pour savoir à quel raspberry PI on à a faire, deux solution:

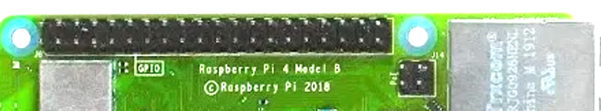

Lire ce qui est écrit dessus:

Entrer la commande :

cat /proc/device-tree/model

Raspberry Pi 4 Model B Rev 1.2

ou

Raspberry Pi 2 Model B Rev 1.1 Celui du dessus de la pile avec l'écran dans l'image en haut.

ou encore

Raspberry Pi Model B Celui là c'est un vieux!

par exemple

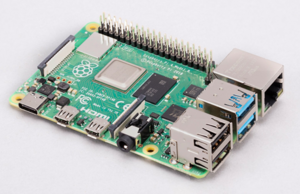

Le raspberry PI 4

Dans cette version du PI4 j'ai eu un problème. Le petic composant à 3 patte entre les deux ports micro HDMI était dessoudé ainsi que la petite diode à côté. Il à fallut les changer.

• MOSFET P-Channel (AO3407A ou équivalent) → gère la commutation d’alimentation HDMI.

• Diode TVS (ESD9M5V ou équivalent) → protège les lignes HDMI contre les surtensions. (anode à la masse c'est la cathode qui est identifiée)

Pour la soudure à l’air chaud :

• Température : 280–320 °C (selon ton flux et ta station)
• Débit d’air : faible pour éviter de souffler les composants voisins
• Protection : Kapton sur les ports HDMI et le SoC (pour le cs de la diode qui est la plus délicate)
• Flux : indispensable pour éviter d’arracher les pads

Si c'est le support de la carte SD qui est HS les modèles de remplacements :

Référence officielle

• Molex 104031-0811
  • Type : Connecteur microSD push-push
  • Format : Surface-mount (SMT)
  • Fonction : Slot microSD avec détection de carte

Autres compatibles

• Würth Elektronik 693 063 020 911
  • Disponible chez Digi-Key, Farnell, Mouser
  • Push-push microSD, même footprint (avec petites adaptations)
• Valcon 412D02F-09PC003-SV
  • Disponible chez Toby Electronics (UK)
